很多人可能都用過紫外led，可能會有很多人好奇里面的led芯片是怎么做出來的呢？為什么可以讓它發光呢？今天小編來給大家講講led芯片制造工藝流程吧。

外延生長

我們先要在藍寶石、碳化硅或者氮化鎵襯底上“長”出發光層。這個過程要用到一種叫“MOCVD”的設備。它就像是一個高溫“培育艙”，把各種氣體在幾百度甚至上千度的環境下送進去，讓原子一層層沉積在襯底上。這個過程得控制得非常精準，溫度、氣體流量、時間，哪一步出點偏差，發光效率就會打折扣。

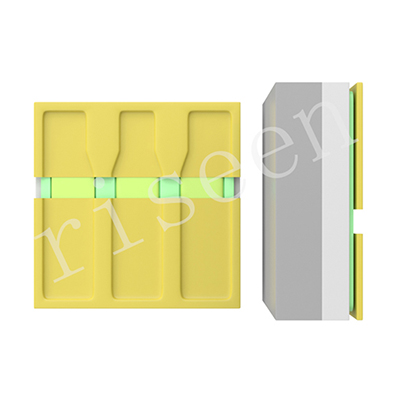

電極制作

這一步就是給LED芯片接上正負電極，好讓電流能順利通過。電極的材料、厚度、位置都要精確控制，不然會造成電流不均勻，有時候還會讓芯片一邊亮一邊暗。

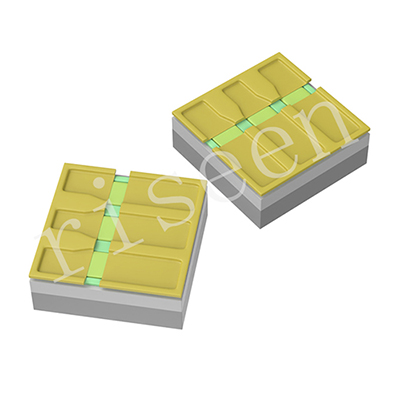

芯片切割

前面這些工藝都在一整片外延片上完成的，等結構都做好了，就要用激光或者刀具把它切成一顆顆獨立的小芯片。這個過程要穩，因為LED芯片非常薄，一不小心就會崩邊或者破裂。

測試與分選

每顆芯片的亮度、波長、電壓都要測一遍，根據數據分等級。像我們做芯片的都知道，同一片外延片出來的芯片，性能也有差別。有的亮度高、有的波長偏一點，測試分檔就是為了讓客戶選到最合適的那一檔。

封裝

這時候芯片才變成我們常見的燈珠或者模組形態。封裝其實不屬于芯片制造環節本身，但對發光效果影響也很大，比如散熱不好、膠水雜質多，都會讓芯片壽命大打折扣。

LED芯片從一片襯底到能發光的“小心臟”，要經過十幾道工序，每一步都要穩、要準。
